武器大觀-IDF經國號戰機

F-CK-1戰鬥機是中華民國在美國技術協助下設計開發的一種輕型超音速噴射戰鬥機,具備視距外作戰能力;在中華民國空軍的規劃中,F-CK-1與購自法國的幻象2000-5及購自美國的F-16A/B構成國軍爭奪台海制空權的主力,其中F-CK-1負責中低空防禦。

1980年代,在中華民國總統蔣經國的指示下,中華民國國軍展開「自製防禦戰機」(Indigenous Defensive Fighter,IDF)的研發,以取代逐漸老化的F-5自由鬥士戰鬥機作為空軍的新一代主力機,於是產生了中華民國建軍史上最大的自製武器開發計劃——「鷹揚計劃」。1988年12月10日第一架「IDF」原型機出廠,1992年成軍服役;該戰機型號為「F-CK-1」,其中「CK」代表「經國」二字威妥瑪拼音「Ching-kuo」的縮寫,並命名為「經國號戰機」,以紀念蔣經國。

當航發中心開始生產F-CK-1後,2001年中華民國軍方展開「翔昇計畫」,以提升「經國號戰機」(F-CK-1A/B)的性能,漢翔時期對F-CK-1的升級方案進行探討以應付對岸解放軍日益增加的空防威脅,經研析後把升級計畫分為航電系統與武器系統兩大部分。2006年,第一架「翔昇機」試飛成功,2007年3月27日,F-CK-1C/D型戰鬥機正式公開,並命名為「雄鷹號戰機」。

技術數據

  • 長度:14.48 公尺
  • 翼展:8.53 公尺
  • 高度:4.7 公尺
  • 翼面積:24.26 平方公尺
  • 空重:6,492 公斤
  • 負載重量:最大掛載:4,000 公斤
  • 正常起飛重量:9,072 公斤
  • 最大起飛重量:12,530 公斤
  • 推力:54 kN(每具27 kN)
  • 最大後燃器推力:84 kN(每具42 kN)
  • 最大燃油量:單座型 2,111公斤;

      雙座型 1,884公斤,
      翔升計畫2具CFTs可增加1,200lb(約545kg)油量

性能數據

  • 最大速度:1.8 馬赫
  • 實用升限:16,760公尺
  • 作戰半徑:緊急攔截:130公里;
  • 威力巡航:1,100公里 (須攜帶1,040L副油箱× 3)
  • 翼負荷:9G至-3G
  • 推重比:0.94

武器裝備

  • 機炮:M61A1火神式機砲 × 1
  • 火箭:LAU-60火箭莢艙/2.75 in對地火箭

   LAU-69火箭莢艙/19枚68 mm對地火箭

  • 飛彈:空對空飛彈:

   ①天劍一型飛彈
   ②天劍二型飛彈
   ③AIM-9響尾蛇飛彈
   空對地飛彈:
   ④AGM-65小牛飛彈
   翔展計畫升級後才可使用:
   ⑤天劍二A型 反輻射飛彈
   ⑥萬劍飛彈

  • 炸彈:①MK20集束炸彈

   ②MK-82SE蛇眼延遲引信炸彈
   ③2,000磅炸彈、750磅M117炸彈
   ④GBU-10.12.24鋪路式二型雷射導引炸彈(無導引裝置,需藉由僚機輔助導引或外掛    筴艙)
   ⑤翔展計畫升級後才可使用:青雲油氣彈
資料來源:http://zh.wikipedia.org/wiki/F-CK-1%E6%88%B0%E9%AC%A5%E6%A9%9F
圖片來源:http://www.mnd.gov.tw/Publish.aspx?cnid=163&p=54661

2013年11月1日 星期五

武器大觀—永陽級遠洋掃雷艦


永陽級遠洋掃雷艦是中華民國於1993年向美國購買的4艘掃雷艦,原為美國海軍的進取級遠洋掃雷艦(Aggressive Class Minesweeper)。
艦體為三層木質結構,具備較佳的水雷爆炸震波吸收能力,也符合水雷作戰艦艇應具備的低磁性需求。
各艦為雙軸推進,具備2組可變螺距俥葉(Controllable pitch propellers),除永慈號(MSO-1307)使用4Waukesha L-1616柴油機、輸出2,400匹馬力外,其餘三艦使用4具帕卡德ID1700柴油機,輸出2,280匹馬力。
本級艦使用AN/SQQ-14可變深度聲納[2]為主要水雷偵測聲納,該型聲納具有高頻及低頻等2種操作模式,最大偵測距離約1,800碼(1,646公尺)。

偵得水雷後,透過SATCOM SRR-1水雷作戰管理系統分辨水雷類型及位置,如屬音響感應水雷,則可用Mk4(V)/Mk6(B)型聲感掃雷陣列處理;如屬磁感應水雷,則可用AN/SLQ-37(V)磁性掃雷系統;如屬繫留雷,則可用AN/SLQ-38機械掃雷系統(Standard Mechanical Minesweep)以切斷繫雷索,或可派遣水下爆破隊員前去處理與爆破發現的水雷。本級艦並無水下除雷載具設備。

美國於1993年同意出售堅定號(USS Implicit MSO-455)、征服號(USS Conquest MSO-488)、英勇號(USS Gallant MSO-489)及誓約號(USS Pledge MSO-492)等4艘遠洋掃雷艦予中華民國,其中堅定號及征服號當時仍為美國海軍的「熱艦」(現役船隻)。各艦於199525日抵達高雄港,同年31日成單服役,命名為永陽號(MSO-1306)、永慈號(MSO-1307)、永固號(MSO-1308)及永德號(MSO-1309)。
l   技術數據
標準排水量:637
滿載排水量:735
全長:1716
水線:165
全寬:34
吃水:10
鍋爐:4帕卡德ID1700柴油輪機
           永慈號:Waukesha L-1616柴油輪機
2
功率:2,280軸馬力
           永慈號:2,400軸馬力
最高速度:13節(24公里/小時)
續航距離:12節(22公里/小時)/2,400海浬(4,445公里)
乘員:70
武器裝備:120毫米機炮、2挺白朗寧M2重機槍


資料、圖片來源:
http://zh.wikipedia.org/wiki/%E6%B0%B8%E9%99%BD%E7%B4%9A%E9%81%A0%E6%B4%8B%E6%8E%83%E9%9B%B7%E8%89%A6

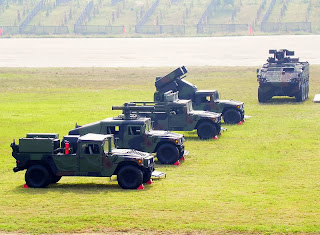

武器大觀—HUMVEE悍馬車



高機動性多用途輪式車輛(英語:High Mobility Multipurpose Wheeled Vehicle,縮寫HMMWVHumvee),又稱悍馬,是由AM General為美國軍方生產的全輪驅動車輛。1991年,歷經波斯灣戰爭一役,其優異的機動性、越野性、可靠性和耐久性與各式武器承載上的安裝適應能力,間接促使該款汽車聲名大噪。部份軍事迷更將其冠上「越野之王」的美譽。

中華民國使用數量約7000多輛,僅次於美國,由於當時美軍剛打完波灣戰爭,按照美軍的傳統不會把全部的武器運回去,所以台灣就趁這機會向美軍購買悍馬車,當時美方開價11塊美金,但要買方自行運回所以台灣軍方才有那麼多輛。

198912月,美國為維護在巴拿馬運河區的利益,對巴拿馬發動正義事業行動時,初次使用「HMMWV」參戰。往後,「HMMWV」更衍生出15種以上,功能皆不盡相同車型,將原本過去不同品牌、不同底盤的車輛和不同用途的車輛予以取代,全部統一歸納到「HMMWV」的底盤基礎上。此一舉動,不但使保養維修更方便而且大大提高車輛的越野性能。

199082月-1991228日,適逢「波斯灣戰爭」(Persian Gulf War)期間,在世界各國不斷報導戰爭的情勢下,間接讓「HMMWV」在各國新聞裏,大量的曝光於世人面前。加上,其優異的機動性、越野性、可靠性和耐久性與各式武器承載上的安裝適應能力,促使聲名大噪。

l   生產歷史
研發者:美國汽車(AMC)
研發日期:19807
衍生型:約30種以上
l   基本規格
總重:2340公斤(未加武器)
全長:15 ft4.6 m
寬度:7 ft2.1 m
全高:6 ft1.8 m
操作人數:2車員+4步兵
l   技術規格
裝甲厚度、類型:可外掛防彈鋼板
主要武器:7.62mm機槍
次要武器:其他各種武器、榴彈發射器
發動機:8Cyl.6500cc柴油引擎
輸出功率:150 hp
懸掛系統:4輪獨立懸吊
最大行程:443km
最大速度:125km/h

越野 90 km/h

渡河 30 km/h


資料來源:
http://zh.wikipedia.org/wiki/%E6%82%8D%E9%A6%AC_(%E8%BB%8D%E7%94%A8%E6%B1%BD%E8%BB%8A)

武器大觀—M113裝甲運兵車



M113是一種美國生產的裝甲運兵車,外銷世界上諸多國家,以便宜好用、改裝方便著稱於世,在近代軍事史有重要地位。
M113採用全履帶配置並有部分兩棲能力,也有越野能力,在公路上可以高速行駛。M113家族有極多的變型版可以擔任運輸到火力支援等等戰場角色,超過80,000輛的生產量遍佈世界。[1]雖然它不是坦克但是也能設計成戰鬥載具,M113在越戰時期甚至是裝甲覆蓋最完全的載具,也使得後續的諸多裝甲步兵戰車從它獲得靈感,至今21世紀M113各種改型依然在服役,並且在最近被選為史上10大步兵戰車第一名

M1131960首次進入美國陸軍服役。研發概念是高機動,高生存性,和高可靠履帶平台可以隨時跟在當代裝甲車輛和戰車後方作戰。只需兩名車員,駕駛和車長。後方可以運送11步兵。主武裝是50cal12.7mm)白朗寧M2重機槍,由車長操作。
M113 為了達成兵員運輸用途,必須能防禦前線小口徑武器和間接砲彈碎片。但是在越戰早期南越軍發現此車很難使用。遭受突然攻擊時很難還擊因為車頂的重機槍手很容易被打死,因為敵軍輕武器不能打穿車體裝甲所以都集中火力打機槍手,所以南越很快就自己製造了一種槍盾掩護車頂機槍手。

裝甲材質
M113是用飛機用的鋁材質打造,讓它可以在更輕重量中擁有鋼鐵同級的防護力(總重約10.5噸)和更緊密的結構。使他的輕重量相對可以使用比較輕的小馬力引擎。例如Detroit2衝程六汽缸柴油引擎,也能用直升機或定翼機越過原野運輸投放。也因為重量輕能在不外加漂浮裝置下越過一些淺水域,使用履帶「游泳」,此點具有戰術重要性因為越南很多叢林,沼澤,泥路,山野,稻田等地形。

動力系統
現今最先進的M113A3型最大行動範圍有480km,極速64km/h。因為升級型的M113A3加上了防破片襯墊。有裝甲的外掛油箱。所以換裝了更有力的引擎和傳動裝置,裝甲塊有鈦,鋁,陶瓷,高硬度鋼等四種可視情況選用,重量也各有不同極速也就不同,新型履帶和油電混合裝置可使M113以安靜無聲狀態行使高速60mph300600公里遠都不必加油。

武器
基本型M113在車頂平台上加裝各式中型武器。最常見是.50口徑白朗寧M2重機槍或40mm Mk 19榴彈發射器。也可能裝上反戰車無後座力砲甚至是反戰車飛彈。越戰的裝甲騎兵曾經把吉普車的106mm無後座力砲裝到M113。美國陸軍發展了一種M47反戰車飛彈可以安裝在現有的機槍座上,而不必移走機槍。讓車長單人就可以使用比機槍更強的武器。
也有諸多M113的衍生型有迫擊砲、拖式飛彈、火力支援砲、火焰槍等各種武器。

l   基本規格
總重:12.3(未加砲)
全長:4.863m
寬度:2.686m
全高:2.5m
操作人數:2車員+11步兵
l   技術規格
裝甲厚度、類型:12-38 mm,鋁質鋼板
主要武器:白朗寧M2重機槍
次要武器:各種改型武器
發動機:柴油引擎
輸出功率:275匹馬力
推重比:22.36馬力/
懸掛系統:懸吊桿、5陸輪
最大行程:480km
最大速度:66km/h

資料、圖片來源: http://zh.wikipedia.org/wiki/M113%E8%A3%9D%E7%94%B2%E9%81%8B%E5%85%B5%E8%BB%8A
圖片來源:

http://go.nanfunpark.com/modules/newbb/viewtopic.php?viewmode=compact&order=ASC&topic_id=22&forum=6

武器大觀—V150裝甲車



V-150突擊隊裝甲車是一個V-100V-200混合變種。實際上是在V-200出廠後才生產,是基於V-200,但有一定的V-100的特徵。它還可配備柴油或汽油發動機,且大部分被沙烏地阿拉伯國民衛隊購買。他們的版本被稱為在V-150S。在 1991年海灣戰爭中的海夫吉戰役,710輛沙烏地阿拉伯的V-150S在與AMX-30主戰坦克結合使用時被伊拉克摧毀。

中華民國國軍曾引入V-150裝甲車,其中一部分撥交給中華民國憲兵與台灣內政部警政署使用,現今國軍V-150裝甲車多擔任VIP運輸、水患救援等任務。警政署曾經為了追緝「十大槍擊要犯」之一的張錫銘,曾於20047月,在高雄縣大寮鄉使用了鎮暴噴水車當作攻堅車輛,最後張錫銘劫持一輛自小客車逃逸,無功而返;20057月,時任警政署長侯友宜向國軍借用了一輛V-150,投入位於台中縣沙鹿鎮的攻堅任務,並以V-150強行衝破張錫銘藏匿處樓下的鐵捲門,連同後方埋伏的警力成功將張錫銘緝捕歸案。

中華民國擁有V150/V150S裝甲車,中華民國憲兵配屬裝甲憲兵營,陸軍則配屬摩步旅,除基本型外,另有配屬迫砲以及榭樹飛彈多種自行改裝衍生款。由於是兩棲車輛,常被用於水災救災。

l   基本規格
總重:9888公斤
全長:5.69
寬度:2.26
全高:2.54 砲塔頂, 1.98 車頂
操作人數:3+2
l   技術規格
裝甲厚度、類型:0.25 英寸 Cadaloy 合金鋼
主要武器:1x Cockerill Mk3 90 毫米 主砲, 1 x 20 毫米榴彈槍, 1 x 7.62 毫米 機槍
次要武器:2x6 40 毫米 煙霧彈
發動機: V-504 V8渦輪柴油引擎
輸出功率:202 馬力
推重比: 18.75 馬力/
最大行程:643 公里
最大速度:88 公里/ 陸上,5 公里/ 水中

資料、照片來源:
http://zh.wikipedia.org/wiki/V-100%E8%A3%9D%E7%94%B2%E8%BB%8A#V-150

圖片來源:
http://s1.djyimg.com/i6/5072726021538.jpg
